Кабель UTP 5cat и 6cat(категорий)

Вы можете почти наверняка увидеть этот тип кабеля посмотрев на провод торчащий из сетевой карты своего компьютера.



Аббревиатура utp 5cat или 6cat говорит о том, что это медный, многожильный(=8жил) кабель, неэкранированный.
8 жил – это 4 пары медных проводков переплетённых между собой таким образом, чтобы снизить взаимные помехи между каждым проводком и внешними помехами при передачи через него данных. Внешний вид распущенного кабеля utp6cat приведён на рисунке ниже.



Длина кабеля(рекомендуемая) между двумя устройствами которые он соединяет не должна превышать 100 метров. Эта величина исходит из стандарта FastEthernet и лучше ей придерживаться. Плюс к этому с увеличением расстояния повышается затухание сигнала и скорость передачи падает.
Для того чтобы кабель можно было использовать, подсоединить к компьютеру или другому устройству, на концах кабеля должны быть коннекторы или разъёмы(вилки, розетки или типа того). Процедура соединения кабеля с коннектером называется в простонародье- обжимание кабеля или обжимка. Делается она с помощью опять же обжимки, представленной на рисунке. Коннектор RJ45 наиболее распространен в LAN Ethernet сетях.
Для наглядности на рисунке ниже приведён внешний вид коннектора RJ45, который и можно обжать приведёнными далее способами.

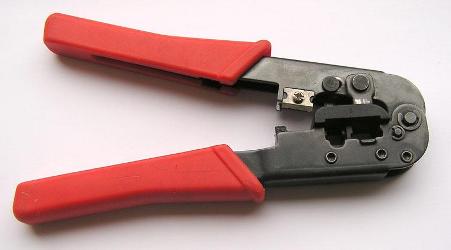

Внешний вид обжимки приведён на рисунке ниже.



С помощью кабеля utp5cat можно передавать данные со скоростью до 1Gbit/sec, с помощью 6cat до 10Gbit/sec. Хочу заметить, что при обжимке не стоит голять провода и распрямлять их с большим зазором между коннектором и нетронутой частью кабеля. Большой зазор уменьшает защищенность кабеля от взаимных и внешних помех и приводит снижению скорости передачи.
Кабель utp5cat отличается от utp6cat тем, что в 6cat есть встроенное в корпус кабеля центрирующий элемент из ПВХ.
Порядок следования проводков в коннекторе должен быть тщательно соблюдён.
Существует несколько последовательностей укладки проводков в коннектор. Каждая предназначена для определенного типа соединения. Можно запоминать последовательности по цифрам или по цветам. В utp кабеле есть 4 пары цветных проводков: оранжевый-белооранжевый, синий-белосиний, коричневый-белокоричневый, зелёный-белозелёный.
Для соединения компьютера с коммутатором или коммутатора с маршрутизатором используется прямой провод, в нем последовательность проводов на каждой стороне кабеля одинаковая, а именно:

1. оранжевый
2. белооранжевый
3. белозелёный
4. синий
5. белосиний
6. зелёный
7. коричневый
8. белокоричневый

Для соединения двух компьютеров между собой или двух коммутаторов иди 2х маршрутизаторов используется перекрещенный кабель. На одном конце последовательность проводов как у прямого кабеля, на другом конце последовательность следующая:

• 6-зелёный
• 3-белозелёный
• 2-белооранжевый
• 4-синий
• 5-белосиний
• 1-оранжевый
• 7-коричневый
• 8-белокоричневый

По сути провода 1,2 меняются местами с проводами 3,6.

Собственно на этом все. Теперь вы можете взять кабель и обжать его, а затем соединить интересующие вас устройства. Удачи! =)
Если возникнут вопросы или заметите неточности - пишите!
